Resumen de la aplicación

Se trata de un bombeo solar aislado (sólo trabaja con la energía del sol), donde la finalidad de nuestro equipo es la de sacar el máximo número de litros de agua posible.

La bomba es sumergible y debido a la distancia de cable entre variador y bomba (< 200 m), se decidió usar un filtro dU/dt con el fin de prolongar la vida de la bomba y su aislamiento.

El cuadro eléctrico cuenta también con un Kit Solar incorporado para poder dar alimentación auxiliar a todos los servicios y elementos que precisen corriente alterna.

Así mismo y en caso de alimentar al cuadro con corriente alterna, procedente de un generador diésel o, en un futuro, red eléctrica; también se ha considerado instalar una DCR (inductancia que va en serie en el BUS de CC de nuestro equipo) para aportar diferentes beneficios tales cómo:

  • Protección natural para el rectificador de entrada del variador.
  • Filtro de los condensadores principales del variador (menor rizado en el BUS de CC).
  • Mejora el factor de potencia (reduce los harmónicos de la corriente de entrada).
  • Elimina prácticamente al 95 % la reactiva.
  • Reduce el consumo de intensidad de entrada.



1

VISTA ARMARIO ELÉCTRICO

Detalles de la sala donde está instalado el armario eléctrico.

2

INTERIOR ARMARIO ELÉCTRICO

Detalles del variador, filtro de salida, fuente sintética y elementos de protección y corte.

3

BOMBA SUMERGIBLE

Imagen del motor y la bomba sumergible.

Requerimientos de la aplicación

Las condiciones de trabajo solicitadas por el cliente eran:

Objetivo, aporte continuado de agua el mayor tiempo posible cada día.

Disponer del máximo número de horas posibles de funcionamiento al día.

Arrancar lo antes posible por la mañana y parar lo más tarde posible por las tardes.

Controlar los posibles problemas con el pozo (función pozo seco).

Se necesita garantizar un caudal mínimo para la refrigeración de la bomba, en esta instalación, estaría a partir de los 400 l/min.

Algunas de las dificultades encontradas durante la puesta en servicio:

Al trabajar a pleno rendimiento (y de manera continuada), el equipo se bloqueaba por pozo seco, debido a que el pozo se quedaba sin agua.

Motivado por lo anteriormente mencionado y por la pronta recuperación del pozo, se detectaron múltiples arranques y paradas.

Se estaban sacando unos 1.800 l/min. aproximadamente y el cliente deseaba reducir dicha cantidad.

Solución Fuji Electric

Máximo rendimiento

Con el fin de evitar los continuos arranques / paros debidos a que el pozo se quedaba sin agua, se procedió a limitar la velocidad de trabajo del motor y a activar la función de pozo seco.

Satisfacción del cliente.

Una vez solventado el problema del pozo y garantizado el caudal continuado para refrigerar la bomba, finamente se procedió a ajustar la función Smart Start para poder arrancar lo antes posible siempre y cuando las condiciones de irradiancia lo permitan.

Equipos instalados

FRN0361E2E-4E-CLI-SOL (Variador específico para bombeo solar de 160 kW)

DCRE4-160C (Reactancia par el BUS de CC)

CNW854/300 (Filtro de salida dU/dt)

KSP1 (Kit Solar para suministro de fuente de alimentación para servicios auxiliares)

V9070iWLD + V9-APP-SP (Pantalla V9 y software de monitorización para bombeo solar)

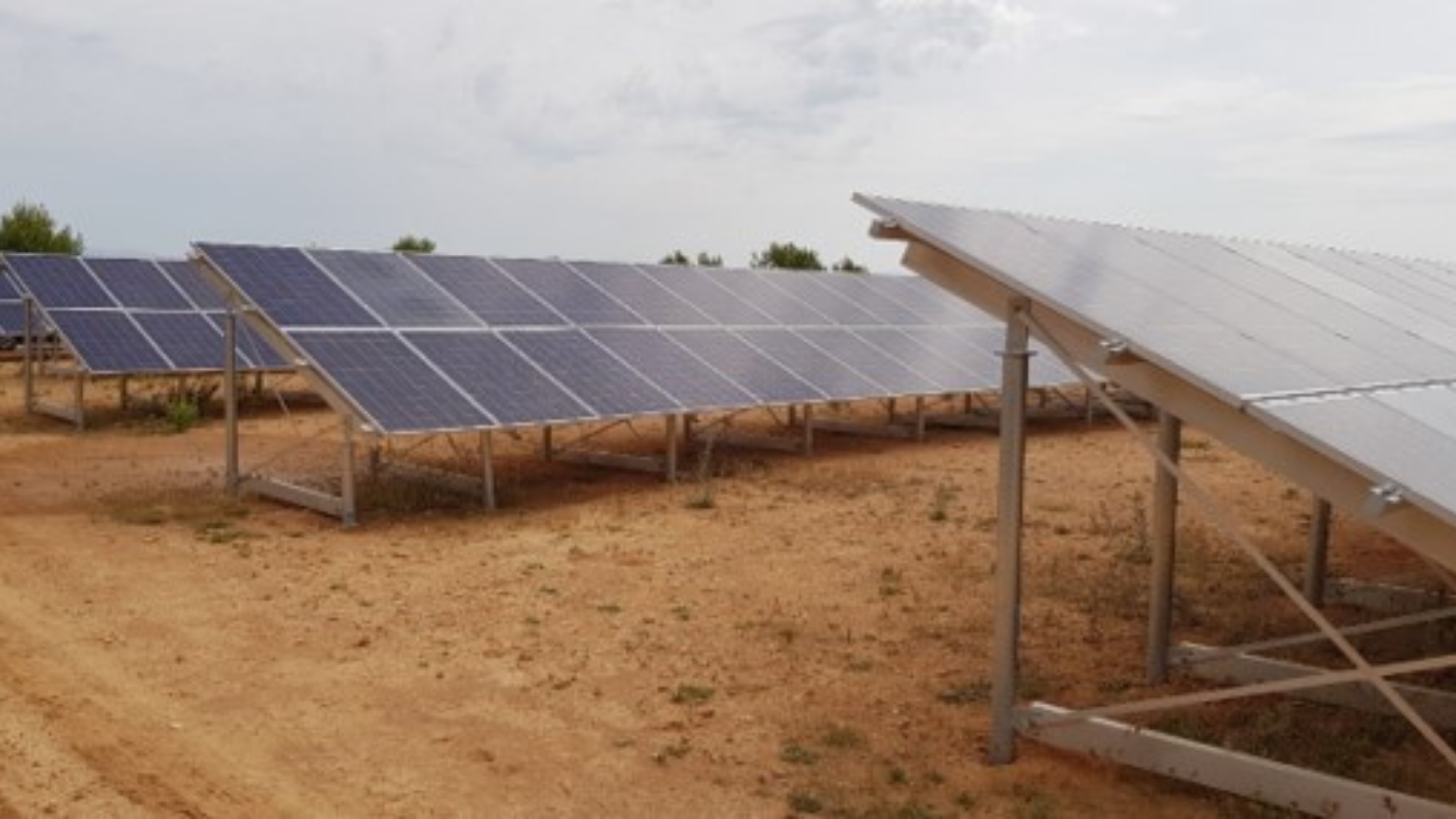

Instalación de Bombeo Solar en Lidonero

Ventajas de la solución

Adaptación a las necesidades del cliente.

La principal ventaja de la solución para bombeo solar de Fuji Electric, es su integración al sistema de riego existente y la fácil adaptación a las necesidades hídricas planteadas por el cliente.

Sistema robusto y compacto.

El software de bombeo solar está incluido en el equipo y por tanto, no son necesarios módulos o componentes externos tales como PLC’s o sondas de irradiancia para controlar el sistema.

Solución llave en mano.

Gracias al amplio rango de potencias disponibles, nuestra solución puede integrarse dentro de un cuadro eléctrico con el fin de satisfacer las necesidades del cliente y las características o peculiaridades de la instalación.

Control y monitorización.

Nuestra solución a través de pantalla V9 y software de monitorización no precisa supervisión humana y gracias al control remoto, permite reajustar o adaptar cambios en función de las necesidades.

Resultado obtenido

Antes de ajustes:

Poco más de 4h funcionando, 8 arranques.

Después de ajustes:

Casi 11h de riego, 1 arranque, caudal garantizado para refrigerar bomba.

Cliente satisfecho!
