Bombeo solar de 50 CV (37 kW) para riego de finca de almendro

27 Feb, 2023

Resumen de la aplicación

Esta instalación consiste en un re-bombeo desde una estación hasta un campo de cultivo de almendros. El agua viene de una balsa de una comunidad de regantes y riega una finca de almendro en el Donadío (Jaén), muy cerca del término municipal de Úbeda.

Se trata de un montaje aislado, es decir se alimenta exclusivamente de un campo solar fotovoltaico.

El sistema cuenta con los medios de protección pertinentes, como es el caso de un seccionador en la parte de CC del generador fotovoltaico.

El sistema de bombeo cuenta con una bomba de superficie de 50 CV, y de un motor AEG de 37 kW – 400 V – 63 A.

Se han instalado 255 módulos fotovoltaicos de 340 W, lo que hace un total de unos 87 kW, lo que conforma un gran generador fotovoltaico para la instalación.

Por último, el variador seleccionado ha sido un FRENIC-Ace para Bombeo Solar de Fuji Electric, de 37 kW – 400 V, adecuado para las aplicaciones de bombeo solar. La referencia exacta del equipo seleccionado es FRN0085E2E-4E-CLI-SOL, que oferece una corriente nominal de salida de 75 A en su modo HND.

1

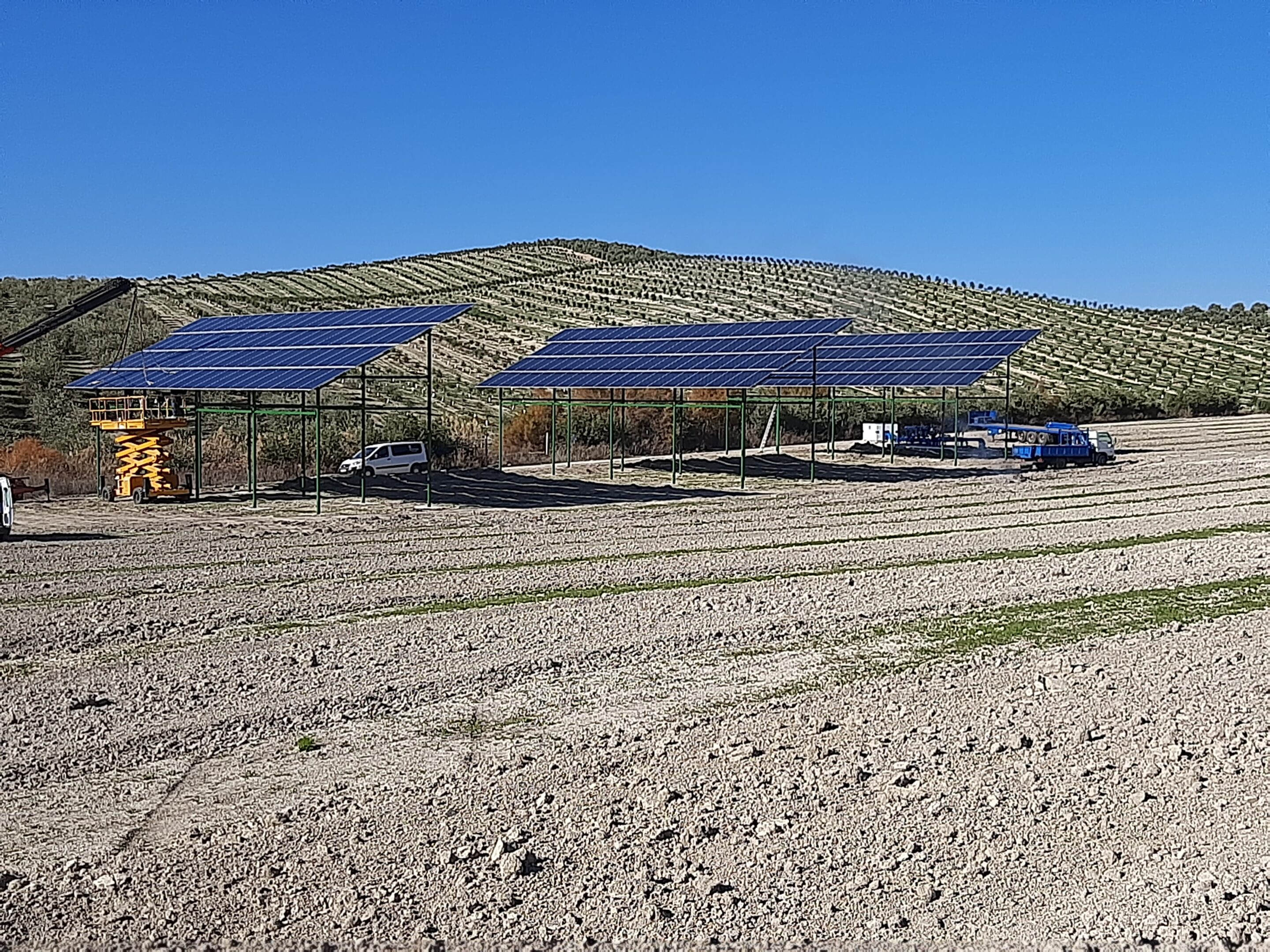

 Campo fotovoltaico.

Texto 2: 255 paneles con una potencia total de 87 kW.

2

Seccionador de CC.

Sistema de protección para aislar el generador fotovoltaico del variador.

3

Cuadro de maniobra con el FRENIC-Ace para Bombeo Solar de 37 kW – 400 V

Controla el bombeo de agua para el riego de un campo de almendros.

Requerimientos de la aplicación

Una de las peculiaridades de esta aplicación es que el cliente necesita regar puntualmente de noche, o en momentos del día con poca irradiancia.

Por lo tanto, requiere de un variador capaz de ser alimentado indistintamente por fuente de alimentación en CC (campo fotovoltaico), o grupo electrógeno (CA).

Por otro lado, la tubería principal transcurre enterrada en la totalidad de su recorrido, por lo que en caso es prácticamente imposible, identificar una posible fuga o rotura. Por lo que el cliente requería de alguna función específica que detectara un fallo.

Solución Fuji Electric

Posibilidad de alimentar el variador con CC y/o con CA.

El FRENIC-Ace para Bombeo Solar permite distintas configuraciones de alimentación: alimentación fotovoltaica aislada, alimentación conmutada, e incluso alimentación híbrida (fotovoltaica con apoyo de red eléctrica o generador diésel).

Función especifica para la detección de pérdida de presión.

Esta útil función incorporada en el FRENIC-Ace ara Bombeo solar, permite identificar una posible rotura de tunería, con lo que es fácil parar el sistema para evitar desperdiciar agua y, así mismo, proteger nuestra instalación.

Equipos instalados

1 ud. FRENIC-Ace para Bombeo Solar de 37 kW – 400 V (FRN0085E2E-4E-CLI-SOL).

Instalación de Bombeo Solar en Lidonero

Ventajas de la solución

El software de Bombeo Solar está integrado en el equipo.

No son necesarios módulos externos de programación.

No es necesario un sensor de irradiancia para el control del sistema

Funciones específicas para el control del bombeo solar incorporadas en el variador.

El variador FRENIC-Ace para Bombeo Solar incorpora una serie de funciones específicas para la protección de la bomba, para el control del riego, y otras específicas de bombeo solar (como por ejemplo la Función Grupo Electrógeno/Red Eléctrica, y el MPPT).

Bombeo solar híbrido sin necesidad de módulos adicionales.

Es posible alimentar el variador en modo híbrido simultáneo (alimentado al mismo tiempo por paneles FV, y red eléctrica/grupo electrógeno), sin necesidad de accesorios ni de módulos adicionales. Muy útil para aplicaciones de riegos intensivos.

Resultado obtenido

Gracias a la utilización del FRENIC-Ace para Bombeo Solar el cliente ha podido solventar las peculiaridades de la instalación solicitadas.

El equipo permite ser alimentado, no solo con el campo solar fotovoltaico, si no que puntualmente se utiliza un grupo electrógeno con alimentación trifásica 400 V para poder regar de noche, o cuando las condiciones climáticas no sean adecuadas.

Así mismo, el variador FRENIC-Ace para bombeo solar ha ofrecido solución a la inquietud del cliente por detectar a tiempo una posible rotura en la tubería enterrada. La función de “detección de pérdida presión” permite detectar rápida y fácilmente una posible rotura de la tubería, incluso aunque esta no es visible.
